龍門式數控火焰切割機的切割方式跟數控等離子切割機的切割方式是不同的，火焰切割是利用高溫火焰將鋼板表面的某一點加熱至燃點，并充以高壓氧，使之燃燒形成切口的切割方法。

        龍門式數控火焰切割機切割時一般選用中性焰或輕微的氧化焰。在切割過程中要保證火焰的強度要適中，應根據工件厚度、割嘴種類和質量要求選用預熱火焰。

        在氣割厚鋼板時，龍門式數控火焰切割機由于氣割速度較慢，為防止割縫上緣熔化，應相應使火焰能率降低；若此時火焰能率過大，會使割縫上緣產生連續(xù)珠狀鋼粒，甚至熔化成圓角，同時還造成割縫背面粘附熔渣增多，而影響氣割質量。

        如在氣割薄鋼板時，因氣割速度快，可相應增加火焰能率，但割嘴應離工件遠些，并保持一定的傾斜角度；若此時火焰能率過小，使工件得不到足夠的熱量，就會使氣割速度變慢，甚至使氣割過程中斷。

        下面是我們總結的一些龍門式數控火焰切割機在使用過程中的小竅門：

        1、預熱火焰的功率要隨著板厚的增大而加大，割件越厚，預熱火焰功率越大；

        2、在切割較厚鋼板時，應采用輕度碳化焰，以免切口上緣熔塌，同時也可使外焰長一些。

        3、使用擴散型割嘴和氧簾割嘴切割厚度 200mm 以下鋼板時，火焰功率選大一些，以加速切口的前緣加熱到燃點，從而獲得較高的切割速度。

        4、切割碳含量較高或合金元素教多的鋼材時，因為他們燃點較高，預熱火焰的功率要大一些。

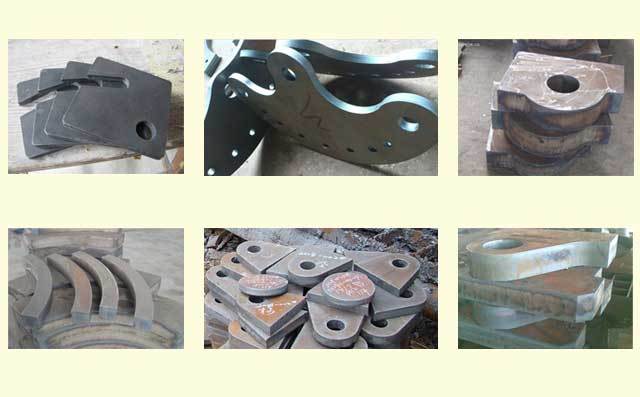

        5、用單割嘴切割坡口時，因熔渣被吹向切口外側，為補充能量，要加大火焰功率。 特點分析：龍門式切割機將傳統(tǒng)的火焰切割方式與數控自動化技術相結合，可用于6mm厚度以上的碳板及普碳板切割加工，考慮到國內市場的鋼材使用情況，數控火焰切割仍然占有較大的市場?！?/span>

        通?；鹧媲懈顣r需要燃氣和氧氣，而火焰的可用燃氣有三種：煤氣，丙烷，乙炔。其中煤氣發(fā)熱量最小，丙烷其次，乙炔發(fā)熱量最大。發(fā)熱量越大，切割越快，燃燒速度越快，切割效果就越好。

        在切割速度上，數控火焰切割比人工切割要快上很多倍。但是比等離子切割又稍慢一些。用20mm厚的板材做比較?；鹧媲懈钏俣却蠹s每分鐘450mm/min，等離子切割速度大約每分鐘1500mm/min。在切割效果上火焰切割的垂直度要比等離子的切割垂直度要好，火焰切割割面是垂直的，等離子切割割面有一定的傾斜。
