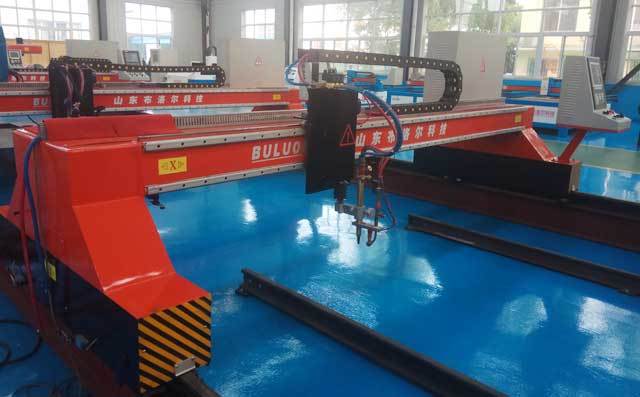

龍門式數控切割機的機架主要是由軌道和軌道梁、走行和檢查平臺、橫梁和立柱、能介管道和電纜等組成。軌道采用高架形式，每流兩根。

        安裝軌道的軌道梁斷面為“日”字形，內部通有冷卻水，火焰切機軌道梁公用一個大機架。下面我們簡單的來了解關于龍門式切割機縱向?qū)к壍陌惭b步驟：

        一般龍門式數控切割機安裝縱向?qū)к墪r(shí)需安裝到牢固固定的基座上。常用的固定基座有的水泥基座和工字鋼基座兩種。

        兩列縱向?qū)к壍闹行木嗯c橫向跨度一致。安裝時必須保證兩列縱向?qū)к壍闹行木嗪退蕉?。?shí)際安裝時，請按為使用單位提供的詳細圖紙來進行。縱向?qū)к壋鰪S前已經作過必要的連接調整，因此縱向?qū)к壈惭b時必須按導軌上的標記進行對應連接。

        另外龍門式切割機的間隙包括導向間隙和傳動間隙三個部分。設備出廠時，間隙均已調整好，初次安裝時，一般不需要調整間隙。但在使用一段時間后，可能需要對某些間隙進行調整。

        導向間隙，指兩導向滾輪與前導軌兩導向側面的間隙。有橫向滑架（或割炬拖板）對橫向前導軌(或橫梁)的導向間隙和縱向滑架對縱向前導軌的導向間隙。

        導向間隙過大，會影響X方向與Y方向的垂直度和移動精度。用手輕輕轉動前導軌兩側的導向滾輪，即可感覺到導向間隙的大小。在每一對導向輪中，其內側導向輪采用偏心軸方式安裝，在其上方有供調整的軸伸端。轉動該偏心軸，即可調整導向間隙。

        調整時，切忌將導向滾輪過緊地壓向道軌側面，一般采用輕輕轉動偏心軸，當感覺到導向滾輪壓到道軌側面時，再反轉一小角度，使其有一很小的間隙，然后將偏心軸鎖緊。

        縱向滑架對縱向前導軌有兩對導向輪，因而也有兩個調整偏心軸。橫向滑架對橫向前道軌的導向，與縱向滑架對縱向前道軌的導向結構上類似，調整方法也一致。

        傳動間隙的調整：步進電機這種一步一停的運行方式，要求傳動系統不能有間隙，否則會產生嚴重的噪音甚至丟步，這與常規傳動系統要求有適當傳動間隙是完全不同的。

        傳動系統是否間隙較大，從運行噪音即可判斷。傳動間隙，在設備使用一段時間后，應進行一次調整。傳動箱內小齒輪與步進電機輸出軸固聯在一起，大齒輪經軸在傳動箱上定位。

        調整時，以消除間隙為目的，但不能使齒輪與齒輪靠得太緊。傳動箱分別與橫向滑架和縱向滑架固定。齒輪與齒條的間隙調整，可松開傳動箱在滑架上的固定螺栓，將整個傳動箱向齒條靠緊后再固緊即可。同樣，調整時以消除間隙為目的，不能使齒輪與齒條靠得太緊。
